Corte por láser Es una tecnología confiable en Fabricación de chapa. Ofrece precisión y eficiencia cuando se configura correctamente.
Pero incluso el mejor cortador láser puede producir malos resultados. Rebabas. Bordes ásperos. Corte inconsistente.
El culpable a menudo no es la potencia o la velocidad de la máquina. Es la posición de enfoque láser (también llamada posición del punto del haz).
Esta guía explica por qué importa la posición de enfoque, los tres modos de enfoque, cuándo usar cada uno y un problema real de un taller real.
1. Por Qué La Posición De Enfoque Láser Determina La Calidad De Corte Final
El corte por láser funciona concentrando un haz de alta energía en un pequeño punto de la superficie metálica. El material se funde o se vaporiza, y un gas de asistencia elimina los restos fundidos.
La posición de enfoque es simplemente la distancia entre el punto focal del láser y la superficie de la pieza de trabajo.
Esa pequeña distancia afecta directamente a:
- Densidad de energía en el corte, que determina si el haz penetra completamente en el material.
- Ancho de Kerf, que afecta directamente a la precisión dimensional
- Tamaño de la zona afectada por el calor (HAZ); un HAZ más pequeño reduce la distorsión térmica en láminas delgadas
Los datos de investigación del ILT (Instituto de Tecnología Láser) de Alemania indican que una desviación del punto focal de solo 0,1 mm puede aumentar la formación de rebabas en un 30% y reducir la suavidad del borde de corte en un 25%.
En aplicaciones de alta precisión, incluidos los soportes aeroespaciales y los componentes de dispositivos médicos, la calibración precisa de la posición focal es un paso esencial de control de calidad.
2. Tres modos de enfoque láser estándar: aplicación y referencia de parámetros
Según la posición del punto focal en relación con la superficie de la chapa, los ajustes de corte por láser se clasifican como enfoque positivo, cero o negativo. La tabla de comparación a continuación sirve como una referencia rápida en el sitio para los técnicos de chapa.
Tabla 1 Comparación completa del modo de enfoque láser
| Modo | Ubicación del Punto Focal | Sección transversal de Kerf | Ventajas principales | Materiales y Espesores Adecuados |
| Enfoque positivo | 0,5 - 2 mm por encima de la superficie de la hoja | Corte trapezoidal, hendidura inferior más ancha | Menos escoria del borde inferior y menos rebabas; corte más rápido | Acero al carbono de 10 a 25 mm, marcos estructurales, soportes gruesos |
| Enfoque cero | Exactamente en la superficie de la hoja | Corte recto estrecho (0,1 - 0,3 mm para láser de fibra) | Mínimo HAZ, máxima precisión dimensional | Chapa fina, 0,5-6 mm; intrincadas piezas de precisión |
| Enfoque negativo | 0,5 - 1,5 mm debajo de la superficie de la hoja | Corte trapezoidal invertido, ranura superior más ancha | Bordes de corte suave, evita que el borde superior se derrita | Acero inoxidable, aluminio, acero galvanizado 3-12 mm |

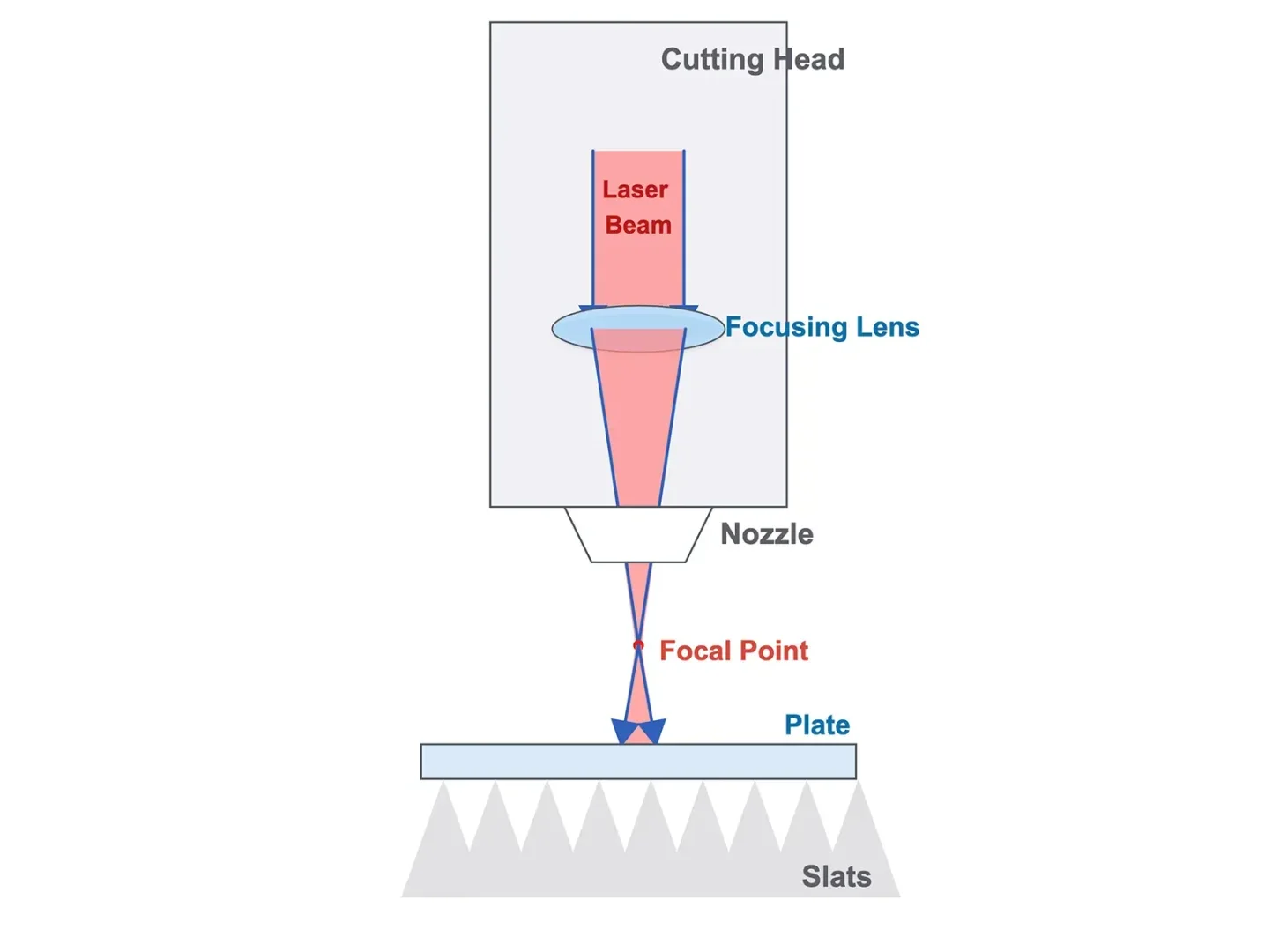

2,1 Enfoque Positivo (Punto Focal Encima De La Pieza De Trabajo)
Principio De Funcionamiento
El punto focal permanece entre 0,5 y 2 mm por encima de la lámina en bruto, formando un corte trapezoidal más ancho en la parte inferior. Esta forma de corte mejora el flujo de gas de asistencia de oxígeno y ayuda a expulsar la escoria fundida del acero al carbono.
Ventajas principales
-
Reduce en gran medida las rebabas del fondo y los residuos de escoria.
-
Aumenta la eficiencia de corte para placas gruesas de acero al carbono
-
Penetración estable para acero de aleación con alto contenido de carbono
Escenarios de Producción Adecuados
Corte de oxígeno para A36, acero al carbono S235JR, soportes estructurales pesados, bastidores de base de máquina, producción en masa que requiere un corte rápido y bordes limpios.
Apoyo a los datos de investigación
Revista de Tecnología de Procesamiento de Materiales, 2022: Al cortar acero al carbono de 15 mm, un ajuste de enfoque positivo reduce la formación de escoria en un 40% en comparación con con un ajuste de enfoque cero.

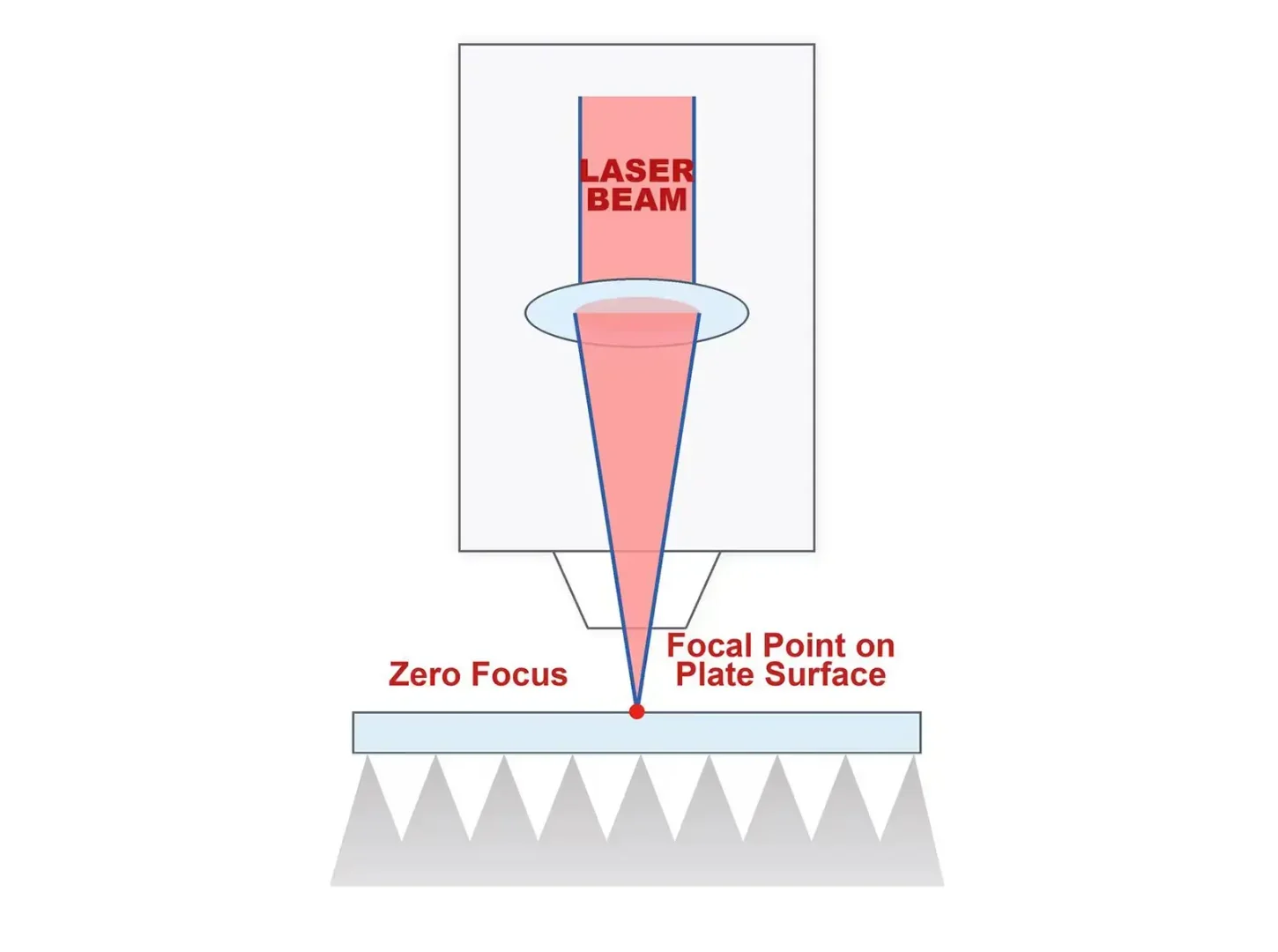

2,2 Enfoque Cero (Punto Focal En La Superficie De La Hoja)
Principio De Funcionamiento
El punto focal alinea perfectamente con la superficie del material, logrando la máxima densidad de energía láser y el corte más estrecho (0,1-0,3 mm para equipos láser de fibra).
Ventajas principales
-
Pérdida mínima de pañuelos, reduciendo el desperdicio de material
-
Una pequeña zona afectada por el calor, que reduce la distorsión térmica en láminas delgadas
-
Altas velocidades de corte para chapa ultrafina
Escenarios de Producción Adecuados
Adecuado para el corte de precisión de acero inoxidable delgado, aluminio y latón, incluidos gabinetes electrónicos intrincados, componentes de instrumentos médicos y piezas de aluminio 6061 sensibles al calor.
Caso de taller real
Nuestra fábrica utilizó un ajuste de enfoque cero para acero inoxidable Carcasa electrónica El proceso logró consistentemente una tolerancia dimensional de ± 0,05 mm y redujo el desperdicio de material en un 12% en comparación con con los parámetros de corte convencionales.

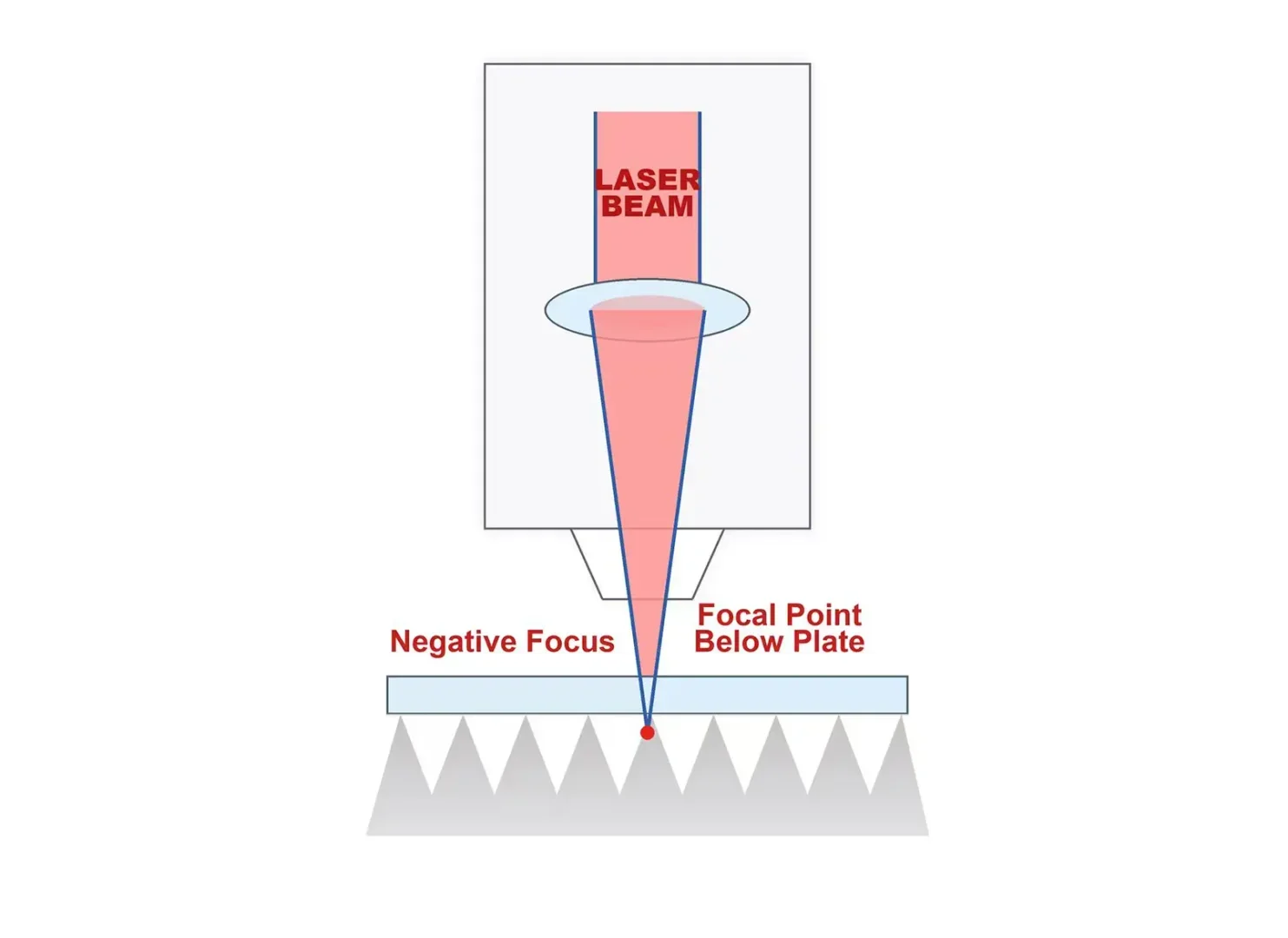

2,3 Enfoque negativo (punto focal debajo de la superficie de la pieza de trabajo)
Principio De Funcionamiento
El punto focal se coloca de 0,5 a 1,5 mm por debajo de la superficie de la chapa, creando un corte trapezoidal invertido con una abertura superior más ancha. Esto ayuda a mantener suficiente densidad de energía en la parte inferior del corte al cortar metales reflectantes como el acero inoxidable y el aluminio.
Ventajas principales
- Elimina la fusión del borde superior y la acumulación de escoria.
- Brinda un acabado ultra suave para metales no ferrosos
- Corte de con gas inerte compatible con nitrógeno o argón, lo que ayuda a evitar la oxidación de la superficie
Escenarios de Producción Adecuados
Adecuado para corte de nitrógeno de acero inoxidable 304 o 316L y aluminio 5052 o 6061; para cortar acero galvanizado mientras se limitan los defectos de vaporización de zinc; y para alimentos y pharmaceutical-equipment piezas que requieren superficies cortadas libres de óxido.
Apoyo a los datos de la industria
El manual de aplicación láser de TRUMPF informa de que, cuando se utiliza nitrógeno como gas de asistencia, un ajuste de enfoque negativo mejora la rugosidad de la superficie de corte (Ra) del acero inoxidable 304 de 8 mm en un 35%.
3. Caso de fallas comunes en el sitio: oxidación amarilla y rebabas pesadas en piezas de acero inoxidable
Fenómeno de fallas
Un taller de fabricación de metales recibió quejas de que todas las piezas cortadas de acero inoxidable 304 tenían bordes amarillentos y oxidados y rebabas pesadas. Los ajustes repetidos a los parámetros de enfoque no mejoraron los resultados.
Causa Raíz
Una inspección de campo encontró marcas de quemaduras dispersas en la lente láser protectora, que había cambiado significativamente la posición focal. El problema no estaba relacionado con los ajustes de enfoque numérico o la alineación del eje de la máquina.
Solución
Después de reemplazar la lente óptica dañada, la calidad de corte volvió inmediatamente a la normalidad.
Lección Clave
Siempre inspeccione la ruta óptica láser completa antes de ajustar los parámetros de enfoque. Las lentes contaminadas, los arañazos por quemaduras o la humedad interna compensarán la posición focal. El ajuste fino de los parámetros no puede solucionar el fallo del componente óptico.
4. Consejos prácticos de operación estandarizada para la calibración del enfoque láser
-
Haga coincidir el modo de enfoque con el material y el grosor: use la tabla de comparación anterior como línea de base, luego verifique los ajustes antes de la producción.
-
Calibre el enfoque con regularidad: la expansión térmica y la variación del grosor del material pueden cambiar el punto focal. No reutilice la configuración anterior sin verificación. Como línea de base, calibre después de cada ocho horas de producción continua o cuando cambie el material. Utilice cupones de prueba de enfoque para una verificación rápida; el artículo estima que la verificación no tarda más de dos minutos y puede ayudar a evitar horas de retrabajo y chatarra.
-
Inicie Con los ajustes preestablecidos del software, luego ajuste fino: los sistemas de fibra láser convencionales, que incluyen CypCut, LaserMark, TRUMPF LaserTec y Amada Locus, incluyen ajustes preestablecidos de enfoque para metales comunes. Aplique primero un ajuste preestablecido, luego ajuste la distancia focal hasta ± 0,2 mm en función de la calidad de corte observada.
-
Mida los resultados en lugar de confiar en el juicio visual: la inspección visual no puede cuantificar los defectos de corte con precisión. Utilice los instrumentos adecuados para recopilar datos objetivos:
-
Un perfilómetro para medir la rugosidad de los bordes de corte (Ra)
-
Una máquina de medición de coordenadas (CMM) para verificar tolerancias dimensionales.
-
5. Resumen básico
La posición de enfoque láser no es un detalle de configuración menor; afecta directamente a tres resultados clave de producción: calidad de la pieza terminada, tasas de retrabajo y chatarra, y desperdicio de material.
Referencia Rápida
|
Modo de Enfoque
|
Característica de corte
|
Aplicación primaria
|
|
|
Corte inferior más ancho, descarga de escoria optimizada
|
Corte de oxígeno para acero al carbono grueso
|
 |
Kerf más estrecho, HAZ mínimo, precisión ultra alta
|
Metal fino y componentes intrincados de precisión
|
 |
Corte superior más ancho, energía estable para aleaciones reflectantes
|
Corte de nitrógeno para acero inoxidable, aluminio y acero galvanizado
|
Domine los tres modos de enfoque, verifique los parámetros con cupones de prueba antes de la producción por lotes y priorice la inspección de lentes ópticas cuando se produzcan defectos de corte.
